QCC Quad Channel Controller

ตัวควบคุมแบบสี่แชนแนลด้วยการควบคุมลอจิกสำหรับการตรวจจับก๊าซขนาดเล็กถึงขนาดกลาง ใช้ได้กับเอาต์พุตModbus® หรือ
BACnet® สำหรับการสื่อสารกับBAS, DDC หรือแผงควบคุมอื่น ๆ

การใช้งาน
ที่จอดรถขนาดใหญ่,สิ่งอำนวยความสะดวกสันทนาการ,โรงงานแปรรูปอาหารห้องเย็น / ห้องแช่แข็ง,ห้องเก็บสารเคมี,และอื่น ๆ อีก
มากมาย ...

คุณสมบัติหลัก

• อ่านค่าก๊าซได้สูงสุด 4 ช่อง
• QCC-M นำเสนอสัญญาณเอาต์พุตดิจิตอล Modbus® RS-485 สำหรับการสื่อสาร LAN และ WAN
• QCC-B นำเสนอสัญญาณเอาต์พุต BACnet® MS / TP สำหรับการสื่อสาร WAN (สำหรับการสื่อสารกับ BAS)
• จอ LCD 4 บรรทัดคูณ 20 ตัวอักษรพร้อมไฟ LED
• รีเลย์หน้าสัมผัส 3 ตัว 5 แอมป์ที่ 240 โวลต์ต่อตัว
• สองเอาต์พุต 4-20 mA,ที่เป็นออฟชั่นรวมถึงการบันทึกข้อมูล
• แรงดันไฟฟ้า (90-240 VAC)
• พอร์ต USB สำหรับอัพเกรดเฟิร์มแวร์
• สัญญาณเตือนแบบติดตั้งที่ประตู,มีรุ่นกันน้ำให้เลือก
• ป้องกันน้ำ / ฝุ่น,การกัดกร่อน (กันน้ำหยด);  มาตรฐานระดับ IP54 กันน้ำได้และติดตั้งสัญญาณเตือนด้วยเสียงที่ประตู

QCC ตัวควบคุมแบบสี่แชนแนลมีช่องสัญญาณ 4 ช่องสำหรับตรวจสอบก๊าซพิษ,ก๊าซที่ติดไฟได้และ / หรือสารทำความเย็น,พร้อมฟังก์ชัน
การควบคุมที่หลากหลายสำหรับการใช้งานในเชิงพาณิชย์และอุตสาหกรรมเบาที่ไม่เป็นอันตราย,ไม่ระเบิด. ได้รับการออกแบบมาเพื่อรับอินพุต
จากเครื่องส่งสัญญาณดิจิตอลและ / หรืออนาล็อกระยะไกลได้ถึงสี่ตัวโดยใช้อินพุตอะนาล็อกดิจิตอลหรือ 4-20 mA

QCC มีให้เลือกสองรุ่น: QCC-M พร้อมเอาต์พุตModbus® RS-485 หรือ QCC-B พร้อมเอาต์พุตBACnet® MS / TP สำหรับการสื่อสาร
กับ Building Automation System (BAS)

คุณสมบัติมาตรฐานประกอบด้วยรีเลย์หน้าสัมผัส SPDT ที่กำหนดค่าได้สามตัวพร้อมการหน่วงของเวลาและระดับทริกเกอร์ที่กำหนดฟิลด์ได้,
จอแสดงผล LCD พร้อมไฟ LED สำหรับสถานะสัญญาณเตือนช่อง,สถานะรีเลย์และความผิดปกติ,ระบบเมนูที่ครอบคลุมพร้อมการป้องกัน
ด้วยรหัสผ่าน,การควบคุมลอจิกพอร์ต USB สำหรับการอัพเกรดเฟิร์มแวร์และประตูติดตั้งสัญญาณเตือนเสียงดังซึ่งเหมาะสำหรับสภาพ
แวดล้อมที่มีเสียงดัง

คุณสมบัติเสริมเพิ่มเติม ได้แก่ โมดูลเอาต์พุตแบบอะนาล็อกพร้อมเอาต์พุตอนาล็อกสองตัวและการบันทึกข้อมูล,สวิตช์ปิดเครื่องด้วยมือ
(ตรงตามข้อกำหนดของรหัส B52),ไฟแฟลชที่ติดตั้งด้านบนและสัญญาณติดตั้งเตือนด้วยเสียงที่ประตู

QCC สามารถเชื่อมต่อกับอุปกรณ์ระยะไกลได้หลายอย่างเช่น Remote Strobe & Horns, โมดูลการแสดงผลระยะไกล QCC-RDM และ
อุปกรณ์ต่อพ่วงเอาต์พุตอนาล็อก LNK-AO

Mechanical

Enclosure					ABS / Polycarbonate, copper coated interior to reduce RF interference
					        IP54 rated with optional water tight, door mounted buzzer installed

Weight					1.8 kg / 4 lbs

Size					        254 x 226 x 113 mm / 10.0 x 8.9 x 4.44 inches

User Interface

Display					4x20 character LCD digital display and LED indicators for “STATUS 1, 2 and
                                                3” and “FAULT”

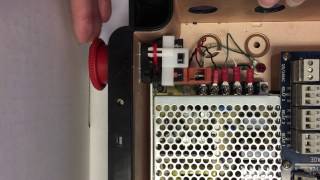

Manual Shutoff Switch			Optional: Slap button on side of enclosure (for refrigeration applications to
                                                meet B52 code requirements)

Input/Output

Input					        Modbus® RTU RS-485
					        4-20 mA analog

Output					Modbus® RTU RS-485
					        Modbus® RTU RS-485 (model: QCC-M) output to BAS or DDC
					        BACnet® MS/TP RS-485 (model: QCC-B) output to BAS or DDC
					        One strobe / horn drive rated 0.5 amps @ 24 V max
					        Optional: Two internal 4-20 mA analog outputs (if Option -AO is installed),
                                                comes with data logging

Relay					        Three internal SPDT dry contact relays rated 5 amps @ 240 VAC

Audible Alarm				Standard loud, door mounted buzzer, rated 90 dB @ 30 cm (1 ft)
					        Optional: door mounted, water tight buzzer, rated 85 dB @ 60.96 cm (2 ft)

Top Mounted Strobe			Optional: bright, red, top mounted strobe, 10 - 30 VDC, 13 cm H x 6.1 cm
                                                dia / 5.2 inches H x 2.4 inches dia

Electrical

Power Requirement			Line Voltage: 90 – 240 VAC, 50 -60 Hz, 75 W

Power Distribution				Total power available for Remote & Peripheral Devices and Options 65 W
                                                @ 24 VDC

Wiring					Line Voltage: VAC 3-conductor shielded minimum 18 AWG stranded within
                                                conduit
					        LAN Modbus® RTU (version 1.1b3) RS-485, 16 gauge, 4-conductor shielded
					        WAN (output to BAS only): Modbus® RS-485 or BACnet® MS/TP, 4-conductor
                                                shielded

Fuses					        Thermal, resetting

Environmental

Operating Temperature			-20°C to 40°C (-4°F to 104°F)

with internal heater			-40°C to 40°C (-40°F to 104°F)

Operating Humidity			15 - 90% RH non-condensing

Certifications

Conforms to:				CSA-C22.2 No. 205-12, UL508 (Edition 17):2007
					        EMC Directive 2004/108/EC, EN 50270:2006, Type 1, EN61010
					        FCC. This device complies with part 15 of the FCC Rules. Operation is subject
                                                to the following two conditions: (1) This device may not cause harmful
                                                interference, and (2) this device must accept any interference received,
                                                including interference that may cause undesired operation.
					        QCC-B, QCC-B-X models are Listed by BTL (where X represents one or more
                                                factory installed Options)
					        RoHS compliant circuit boards
